CEI 60332-3 & NF EN 50399

CEI 60332-3 : cabine 4 x 2 x 1 m, admission d’air, échelle, opacimètre, analyseur de gaz et PC de traitement.

Utilisation :

Ce matériel permet de réaliser un essai de propagation verticale de flamme sur des câbles électriques en nappe et de mesurer le dégagement d’énergie et la densité des fumées suivant le norme CEI 60332-3.

Cet appareil permet également de réaliser les essais suivant la norme française NF EN 50399.

Description technique :

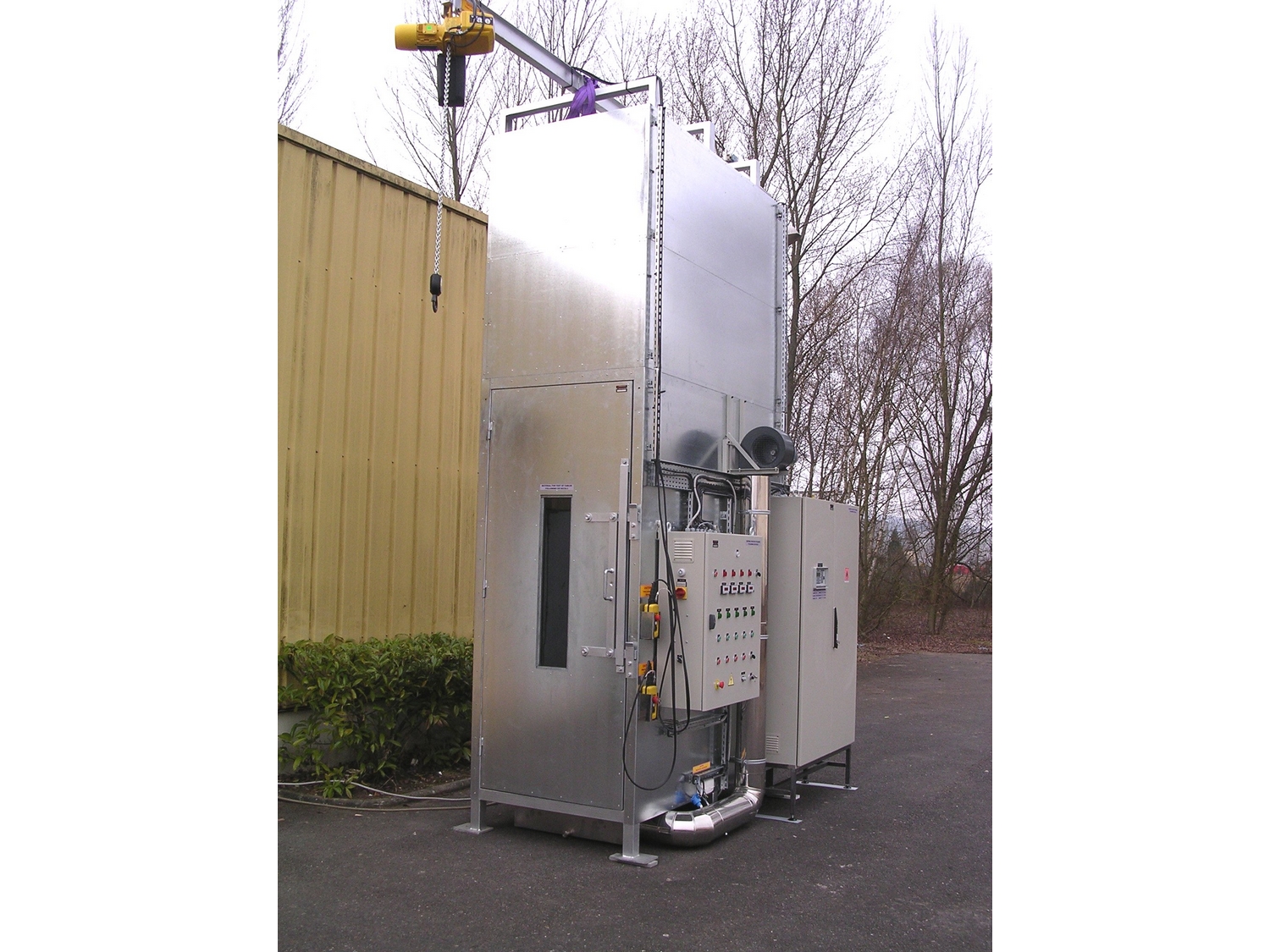

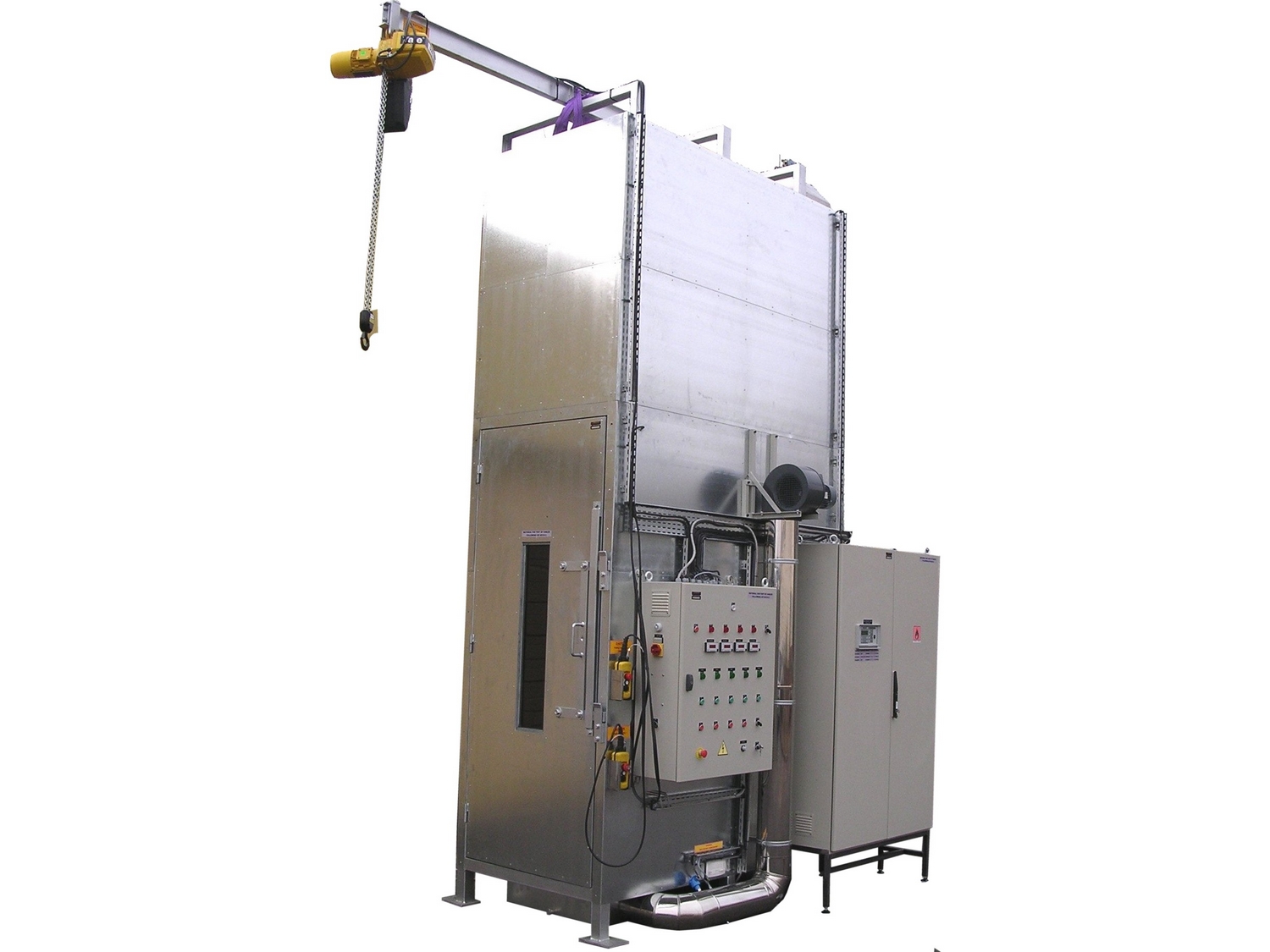

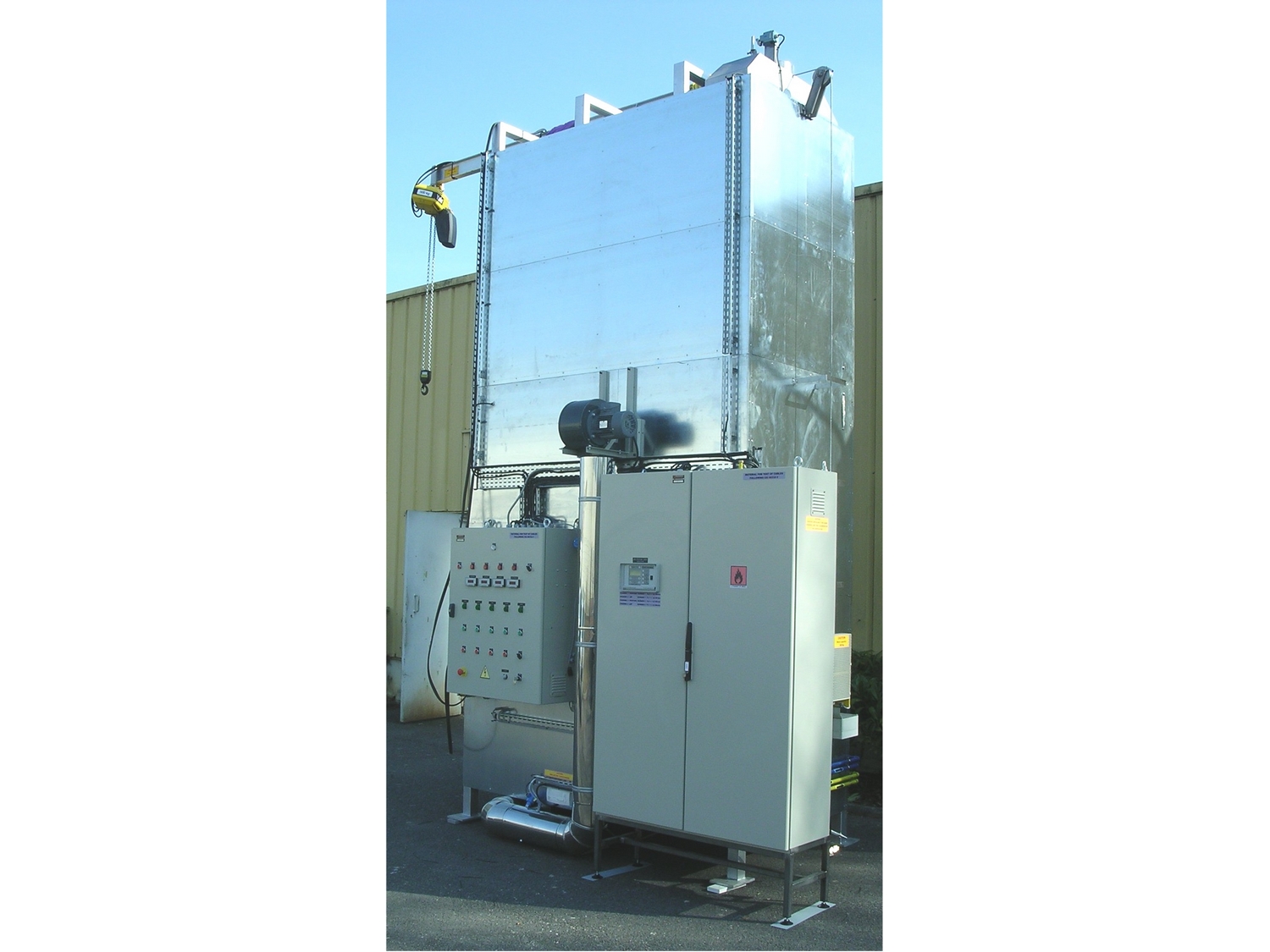

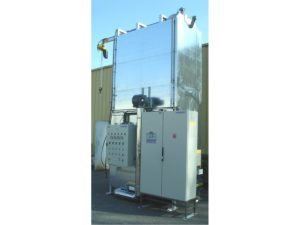

  • 1 Cabine de 2 m de profondeur, 1 m de large et 4 m de haut, isolée sur les côtés avec une porte d’accès et une ouverture pour l’évacuation des fumées en partie supérieure. Le fond de la cabine est équipé de crochets et sabots pour maintenir l’échelle en position ;
  • 1 système d’admission de l’air avec une boîte d’admission d’air située sous la cabine et un ventilateur piloté par variateur pour assurer un écoulement laminaire de l’air dans la cabine ;
  • 1 échelle sur laquelle sont fixés les faisceaux de câble pendant le test de hauteur 3500 et de largeur 500 ou 800 mm ;
  • 1 treuil à l’arrière de la cabine et un palan sur une poutre en face avant pour aider l’opérateur à mettre l’échelle en position ;

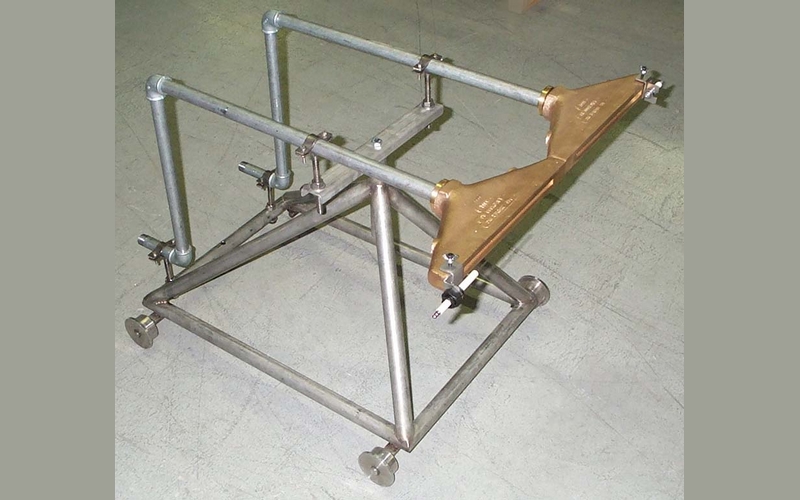

  • 1 chariot équipé de 1 ou 2 brûleurs bandeau avec un système de rails pour venir le positionner dans la cabine. Les brûleurs sont équipés de détecteurs de flamme et alimentés par des flexibles armés ;

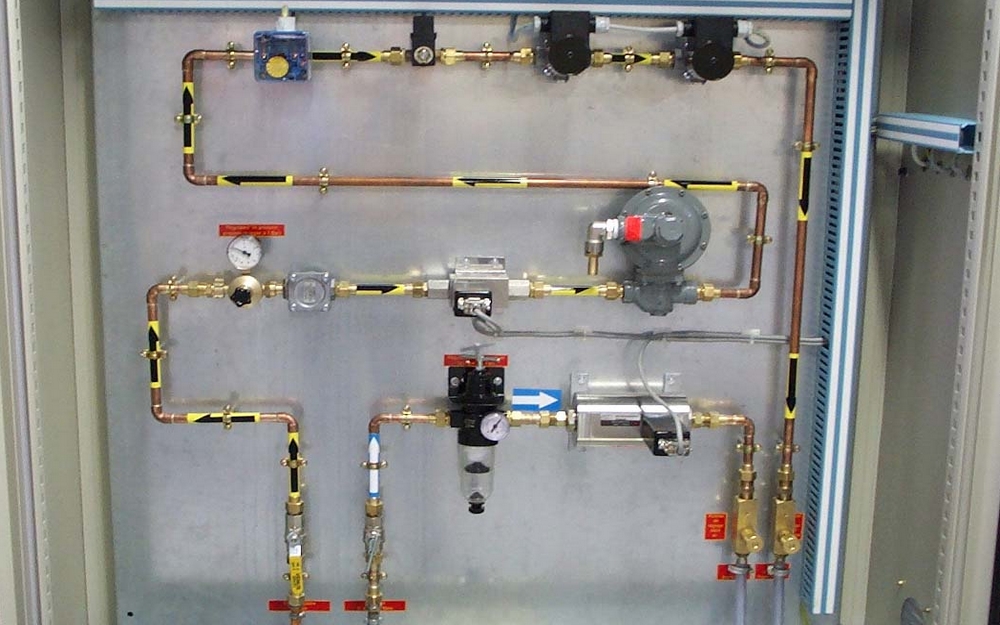

  • 1 platine gaz avec des vannes de sécurité et des débitmètres massiques contrôlés par un gestionnaire de flamme pour alimenter le ou les brûleurs en air et en propane ;
  • 1 hotte positionnée au-dessus de la cabine avec tuyauterie Ø 400 mm et un ventilateur d’extraction ;
  • 1 opacimètre à lumière blanche positionné sur la tuyauterie ;
  • 1 analyseur de gaz avec refroidissement, filtration et meure de l’oxygène et du dioxyde de carbone ;
  • 1 ordinateur de traitement de l’information qui calcule le dégagement thermique ;

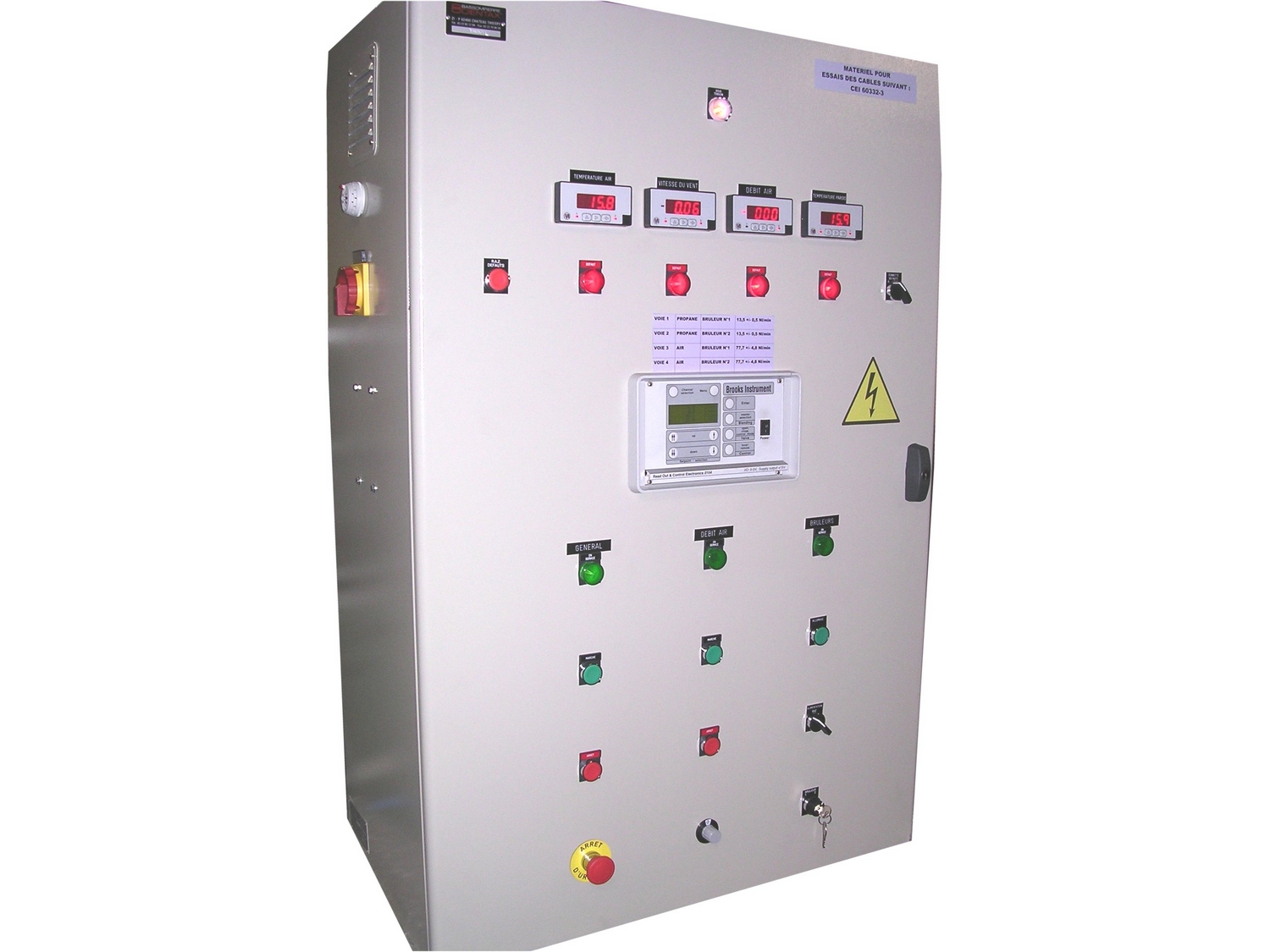

  • 1 armoire électrique avec sécurisation et boutonnerie pour alimenter les différents équipements.

Pièces détachées :

  • Brûleur mélangeur et venturi ;
  • Flexible armé d’alimentation en gaz avec raccord rapide ;
  • Echelles en largeur 500 mm et 800 mm.

Mode opératoire de l’essai :

Les câbles sont fixés sur l’échelle qui est suspendue au fond de la cabine. L’alimentation en air est mise en marche. Le brûleur est mis en position devant l’échelle puis allumé. La porte de la cabine est fermée pendant la durée d’application de la flamme qui est définie dans la norme. A la fin du test, le gaz est coupé, on attend que les flammes s’éteignent et que les fumées soient évacuées puis on coupe l’alimentation en air. L’opérateur mesure avec un mètre la longueur de câble qui a été dégradée par la flamme.

Pendant l’essai, l’opacimètre mesure l’opacité des fumées dans le conduit de Ø 400 mm. Cette mesure permet de déterminer le dégagement de fumées. L’analyseur de gaz détermine les concentrations de O2 et de CO2 ce qui permet de calculer le dégagement thermique dû à la combustion du câble.
