Émetteur infrarouge céramique type ECIR

Utilisation

Chauffage par rayonnement, de produits plats se présentant en couches minces.

Le chauffage par infrarouge est utilisé pour ramollir des films plastiques ou des enductions (emballage, thermoformage), pour la cuisson ou le réchauffage d’aliments, le séchage de peinture, colles, vernis, le chauffage de postes de travail.

Le temps d’échauffement est rapide (10 minutes), l’irradiation est uniforme et le rendement élevé. Les émetteurs infrarouges ECIR résistent à la corrosion et aux atmosphères chimiques, ils ont une durée de vie importante (jusque 20 000 heures). Ils sont conçus pour être placés à une distance de 50 à 100 mm de la surface à chauffer.

Les émetteurs infrarouges distribués par Bassompierre-Scientax sont fabriqués par la société irlandaise Ceramicx. Nous vous invitons à visiter leur site pour avoir de plus amples informations. www.ceramicx.com

Température de surface de l’émetteur de 300 à 700°C, charge maximale à 100 mm : 1,15W/cm².



Description technique :

  • Fil résistif boudiné et noyé dans de la céramique émaillée ;
  • Branchement par 2 fils isolés sous perles en stéatite longueur 100 mm ;

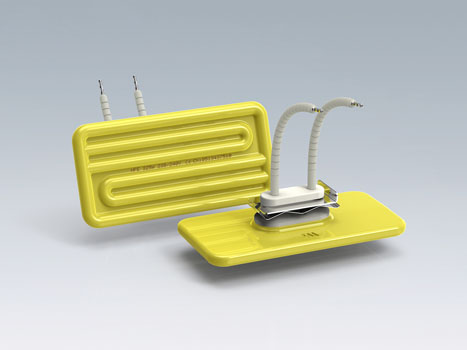

  • 3 conceptions différentes : le modèle plat, le modèle incurvé qui concentre le rayonnement et le modèle creux qui augmente le rendement énergétique. Dimensions suivant le modèle, voir tableau ;
  • Tension : 230 V ;
  • Fixation standard : montage simple au moyen d’un étrier et d’un ressort ;
  • Longueur d’onde de 2 à 10 µm ;
  • Produit homologué UL.

Options :

  • Thermocouple intégré dans l’émetteur ;
  • Câbles plus longs ;
  • Tension spécifique (pour quantité supérieure à 10 pièces avec tolérance de ±5 pièces sur la quantité) ;
  • Céramique de couleur jaune qui facilite l’identification des émetteurs défaillants ;
  • Céramique de couleur noire qui augmente le rendement des émetteurs.

Montage

Le montage est facile, il s’effectue au moyen d’un étrier et d’un ressort dans un trou oblong.

Service J+1
Les résistances en stock sont expédiées sous 24 H à réception de commande.
