Émetteur infrarouge quartz type EQIR

Utilisation

Chauffage par rayonnement de produits plats se présentant en couches minces.
Le chauffage par infrarouge est utilisé pour ramollir des films plastiques ou des enductions (emballage, thermoformage), pour la cuisson ou le réchauffage d’aliments, le séchage de peinture, colles, vernis, le chauffage de postes de travail.
Le temps d’échauffement est très bref (1 minute), l’irradiation est uniforme et le rendement élevé. Les émetteurs infrarouges EQIR ont une durée de vie importante (jusque 5 000 heures). Ils sont conçus pour être placés à une distance de 100 à 200 mm de la surface à chauffer.
Les émetteurs infrarouges distribués par Bassompierre-Scientax sont fabriqués par la société irlandaise Ceramicx. Nous vous invitons à visiter leur site pour avoir de plus amples informations. www.ceramicx.com
Température de surface de l’émetteur de 343 à 772°C, charge maximale à 100 mm : 1,3 W/cm².

Description technique :

  • Fil résistant boudiné et logé dans un tube quartz ;
  • Résistances chauffantes intégrées dans un réflecteur acier aluminé pour faciliter la manipulation et l’installation ;
  • Branchement par 2 fils isolés sous perles en stéatite longueur 100 mm ;

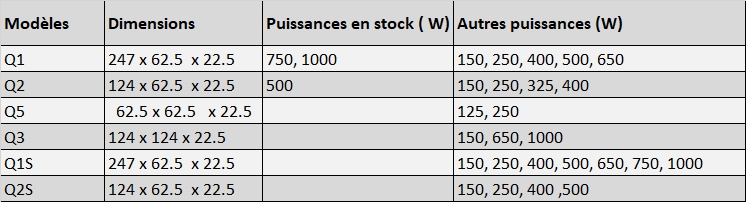

  • Dimensions : suivant les modèles ;
  • Tension : 230V ;
  • Fixation par 2 (ou 4) tiges filetées M5 ;
  • Longueur d’onde de 1,5 à 8 µm.

Options :

  • Réflecteur inox ;
  • Thermocouple intégré dans l’émetteur ;
  • Câbles plus longs ;
  • Tension spécifique pour quantité supérieure à 10 pièces avec tolérance de ±5 sur la quantité.

Montage

Le montage s’effectue au moyen de deux tiges filetées placées à l’arrière du réflecteur inox.
Il ne faut pas toucher les tubes quartz avec la main (risque d’oxydation du quartz).
Les émetteurs doivent être montés horizontalement et ne pas être soumis à des chocs, des contraintes ou des mouvements brusques (risque de détérioration du tube quartz).
Les émetteurs ne sont pas faits pour fonctionner dans des ambiances corrosives.
La température du réflecteur ne doit pas excéder 500°C.

Service J+1
Les résistances en stock sont expédiées sous 24 H à réception de commande.

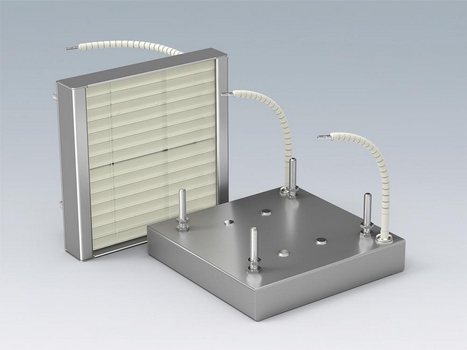

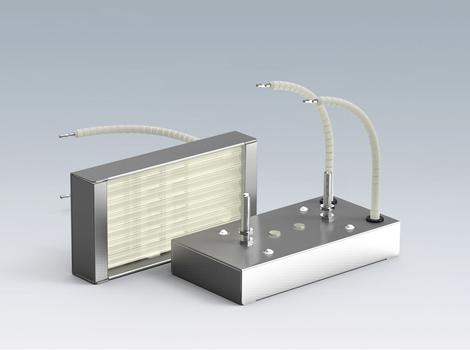

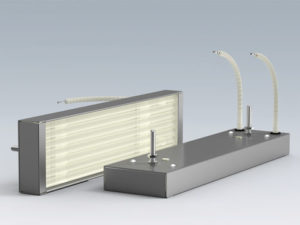

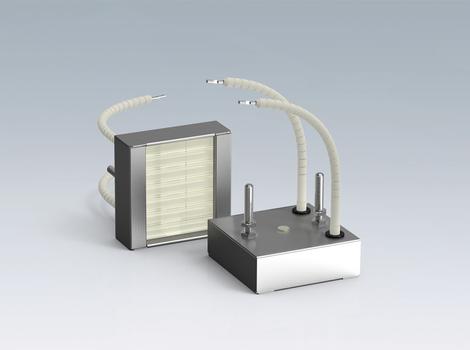

Galerie photos
