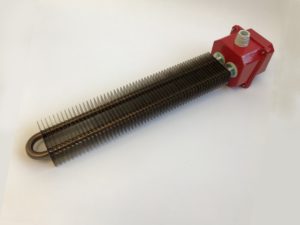

Résistance chauffante à ailettes rectangulaires type RTB-AR

Utilisation

Les résistances chauffantes tubulaires blindées à ailettes rectangulaires sont utilisées pour le chauffage d’air par convection naturelle ou forcée. On les trouve dans les radiateurs, les batteries, les conduites d’air, les fours et les étuves.

Les résistances chauffantes tubulaires blindées à ailettes rectangulaires sont constituées d’une résistances chauffantes tubulaire blindée formée en épingle sur laquelle sont enfilés des dissipateurs métalliques de forme rectangulaire.

Température maximum d’utilisation des résistances chauffantes tubulaires blindées à ailettes rectangulaires : 200°C, charge : 5 W/cm².

Description technique :

• Résistance chauffante tubulaire blindée diamètre 8, 10, 12 ou 16  mm en inox ;
• Manchon acier serti avec joint et contre-écrou ;
• Ailettes acier électro zingué ou inox ;
• Non chauffant 40 mm ;
• Connexion par borne filetée inox ou borne plate à étrier ;
• Tension 230 V ou 400 V mono ;
• Etanchéité époxy, température maximale 160° C ;
• Tolérance sur longueur : +/- 5 mm.

Variantes possibles :

• Réalisation sur mesure avec ou sans manchons ;
• Boîtier pour protéger les connexions électriques ;
• Guide d’extrémité soudé dans la boucle ;
• Autre tension de 12 à 440 V ;
• Manchons spéciaux.

Montage

En convection naturelle, les résistances chauffantes tubulaires blindées à ailettes doivent être montées impérativement horizontalement et en toutes positions, en convection forcée.

Pour assurer un bon fonctionnement des résistances chauffantes tubulaires blindées à ailettes, l’utilisateur doit prévoir un système de régulation de la température.

Il est recommandé de protéger l’extrémité des résistances chauffantes tubulaires blindées de l’humidité grâce à un boitier de protection. En effet, toute pénétration d’humidité dans l’élément est susceptible d’engendrer des courants de fuite.
