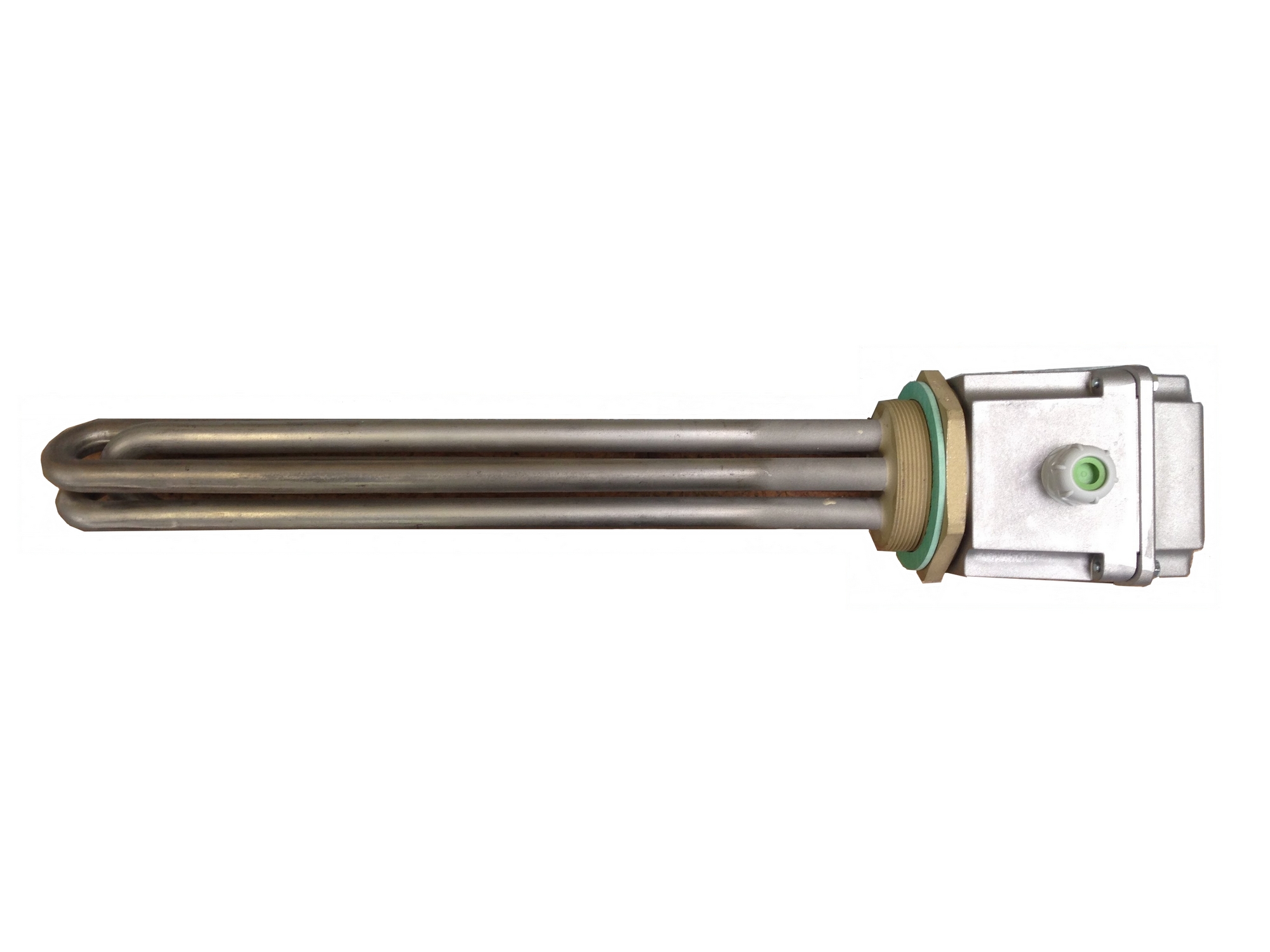

Thermoplongeur à visser type TAV

Utilisation

Les thermoplongeurs à visser sont destinés au chauffage de liquide par convection. Ils servent à chauffer les liquides dans des cuves ou des fluides en circulation. (Voir réchauffeur RAV).
Ils sont utilisés pour chauffer de l’eau, des bains de lessiviels, des huiles ou du fuel.
Ils peuvent également servir à chauffer de l’air pulsé (séchage).

Description technique :

  • Eléments blindés formés en épingle ;
  • Bouchon en laiton M77 x 2, ou M45 x 2 (autre filetage sur demande);
  • Eléments brasés ;
  • Branchement sur tiges filetées pré-câblées avec barrettes de couplage ;
  • Alimentation 230 V monophasé ou 400 V triphasé ;
  • Boitier de protection des connexions avec thermostat de régulation ;
  • Pression maxi d’emploi 10 bars ;
  • Livré avec joint fibre caoutchouc ;
  • Tolérances puissance +5% -10%.

Variantes possibles :

  • Bouchon et élément inox Aisi 316 soudé pour les liquides corrosifs ;
  • Bouchon avec filetage gaz : 2-1/2ʺ et 2-1/4ʺ ;
  • Limiteur de température ;
  • Boîtier décalé pour température à 110°C ;
  • Pression jusqu’à 20 bars sur demande ;
  • Contre écrou laiton ou inox M77x2 ;
  • Bague à souder acier ou inox M77x2.

Montage

Le niveau du liquide doit toujours être 50 mm au-dessus de la longueur chauffante des thermoplongeurs. Faire particulièrement attention pour les thermoplongeurs montés verticalement dans des cuves.
Il convient de protéger les connexions électriques de l’humidité et des projections de liquide pour éviter la reprise d’humidité des éléments chauffants.
