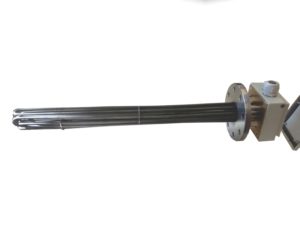

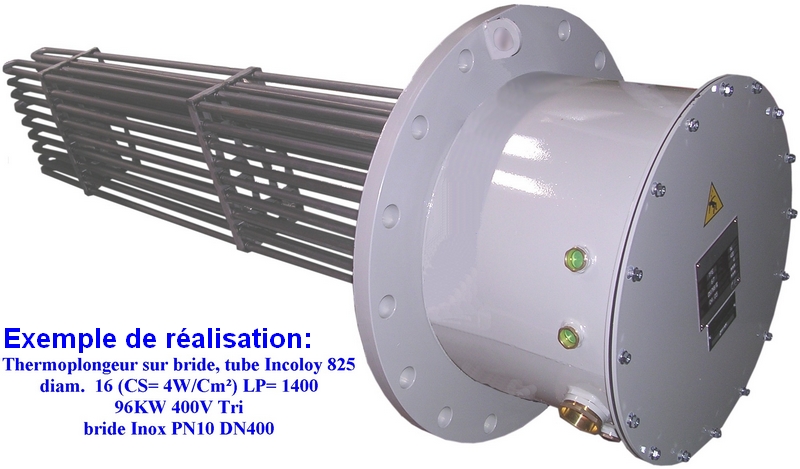

Thermoplongeur sur bride standard type TAB

Utilisation

Les thermoplongeurs sur bride sont destinés au chauffage de liquide par convection. Ils servent à chauffer des liquides dans des cuves ou des fluides en circulation. (Voir réchauffeur type RAB).
Ils sont utilisés pour chauffer de l’eau, des huiles, du fuel ou des gaz.
Chaque thermoplongeurs à bride est conçu suivant le cahier des charges du client, ses caractéristiques dépendent du produit à chauffer et du temps de réponse souhaité.

Description technique :

• Bride suivant normes EN 1092-1 DN 80 à DN 300 PN10, PN16 et PN20 ou ASME B16.5 ;
• Bride acier A105, INOX SA 316, SA 321 SA 304, bronze, autre ;
• Caractéristique bride suivant la pression d’utilisation
• Joint plat ou spiralé suivant la classe de pression de la bride ;

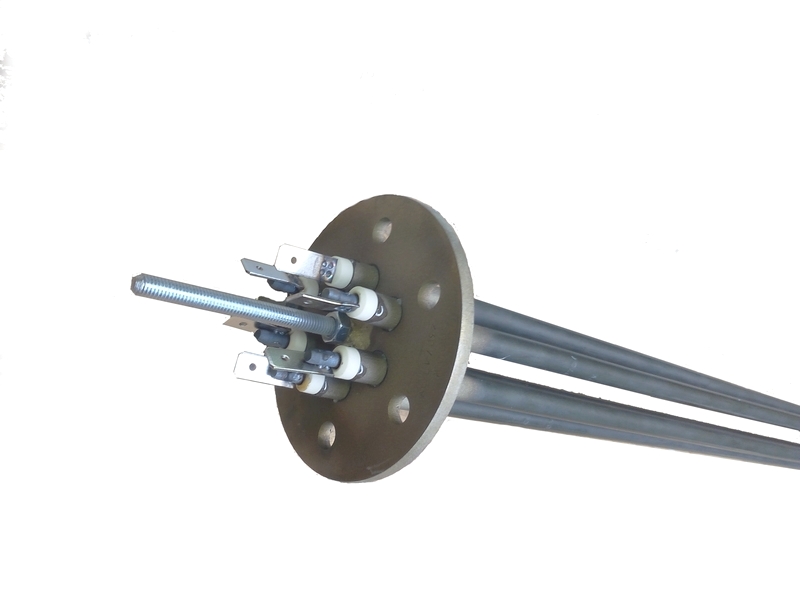

• Eléments blindés dia 8, 10, 13,5 ou 16 formés en épingle, nombre suivant le diamètre de la bride ;
• Eléments soudés, brasés ou montés avec des raccords olive ;
• Alimentation 230 V monophasé ou 400V triphasé ;
• Tolérances puissance +5% -10% ;
• Connexions électriques protégées par un boîtier tôle d’acier peint époxy IP 55 ;
• Contrôle de la température du fluide par thermocouple, PT100 ou thermostat intégré ;
• Contrôle de la température de peau des éléments par thermocouple.

Variantes possibles

Réparation, remplacement des résistances sur votre bride. Cette solution est particulièrement adaptée pour les brides peu courantes ou coûteuses ;
Eléments démontables insérés dans des fourreaux, cartouches ou barillets, qui permettent de remplacer un élément sans démonter le thermoplongeur et donc sans vidanger la cuve ;
Fourniture du corps de réchauffeur associé, voir RLT ;
Fourniture contre bride et boulonnerie.

Montage

Dans une cuve le niveau du liquide doit toujours être 50 mm au-dessus de la longueur chauffante des thermoplongeurs .
Pour les thermoplongeurs insérés dans des corps de réchauffeur, il faut indiquer la distance entre la bride du thermoplongeur et les piquages d’entrée et de sortie du corps de réchauffeur
Pour commander un thermoplongeur sur bride, merci de nous envoyer votre cahier des charges ou de remplir la fiche à télécharger.
