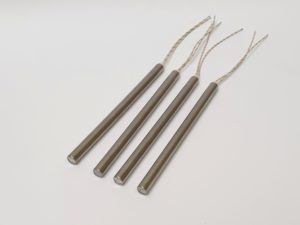

Cartouche chauffante haute charge type HS-D et HC

Utilisation

Les cartouches chauffantes haute charge sont destinées au chauffage, par conduction, d’outillages. Elles sont insérées dans la pièce à chauffer, à l’intérieur d’un alésage H7. On les utilise pour chauffer des moules de presse, des outils de marquage…
Température maximum d’utilisation des cartouches HS-D : 750°C, charge maximum 50W/cm²

Description Technique :

  • Fil en nickel chrome 80/20 bobiné ;
  • Isolation par oxyde de magnésium fortement comprimé ;
  • Blindage tube inox AISI 321 rectifié (tolérance sur diamètre 2/100), fond soudé étanche ;
  • Diamètres métriques : 6.5; 8; 10; 12.5;16; 20 mm ;
  • Diamètres Impériaux : 1/4″; 3/8″; 1/2″; 5/8″ ;
  • Sorties par fils souples nickel isolés soie de verre siliconée longueur 300 mm (température maximum 280°C) ;
  • Tension standard : 230V Monophasé ;
  • Puissance : de 75 à 5000 W (tolérance ±10%).

Variantes possibles :

  • Diamètre spéciaux sur demande ;
  • Longueur de fils spécifique : jusqu’à 2 m ;
  • Ajout fil de terre ;
  • Tension spécifique : jusqu’à 440 V ;
  • Thermocouple intégré type J ou K ;
  • Puissance renforcée aux extrémités de la cartouche (pour éviter les effets de bords). Nous consulter ;
  • Fils d’alimentation isolés par perles en stéatite (température maximum 750°C) ;
  • Raccord fileté (métrique ou gaz), suivant le diamètre ;
  • Ajout de bride ou patte de fixation ;
  • Cartouche Ø 4,5 avec retour par la masse type HS-N.

Montage

Les cartouches chauffantes HS-D doivent, impérativement, être montées dans un alésage H7 pour éviter leur détérioration. Pour les puissances supérieures à 30 W/cm², nous recommandons un alésage fendu qui permet de bloquer la cartouche chauffante dans la pièce à chauffer et d’obtenir une conduction maximale.
Pour faciliter le montage et améliorer la conduction thermique, nous recommandons l’utilisation de notre graisse de montage haute température réf PG12 (pot de 120g).
L’implantation des cartouches chauffantes dans la pièce à chauffer doit être régulière. La distance minimum entre 2 cartouches doit être de 200mm.
Pour assurer un bon fonctionnement des cartouches HS-D, l’utilisateur doit prévoir un système de régulation de la température.
